在太陽能熱水器工程系統中，我們要考慮到的東西很多，在做方案的時候，我們還要把赤道坐標系太陽相對地球的位置與太陽角也要考慮進去，到時讓客戶了解是怎么回事。而對于太陽相對地球的位置與太陽角中，我們還要注意赤緯角與時角ω。

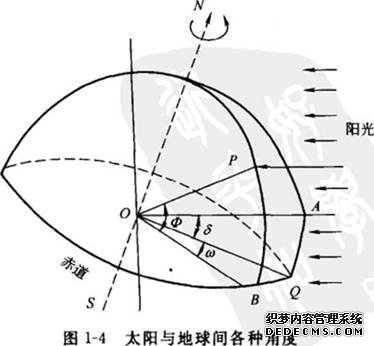

赤道坐標系是人在地球以外的宇宙空間 里，看太陽相對于地球的位S，這時太陽相 對于地球的位置是相對于赤道平面而言，用 赤緯角和時角這兩個坐標表示，如圖1-4。相對于赤道平面，太陽與地球間的任何夾角 都是與赤道平面的夾角，可以將地球壓縮成 一個赤道面來看待，因而世界各地都具有相同的赤緯角，跟所在的地區無關，只跟一年中的某月某日有關。世界上不同的地區，只要 日期相同，赤緯角就相同；日期不同，則赤緯角不同。
（1）赤緯角 δ太陽中心S與地球中心O的連線，即太陽光線在地球表面直射點A 與地球中心O的連線AO與連線在赤道平面上的投影OQ間的夾角稱為太陽赤緯角（或稱 太陽赤緯）。它描述地球以一定的傾斜度繞太陽公轉而引起二者相對位置的變化。由于地 球在公轉的同時，其自轉軸與黃道平面（即軌道平面）之間保持66°33'的夾角，因而使赤 緯在一年中的各個日子里都具有不同的數值。即在一年中，太陽光線在地球表面上的垂直 照射點的位置在南回歸線、赤道和北回歸線之間往復移動，使該直射點與地心連線在赤道 面上的夾角也隨之重復變化。
赤緯在一年中的變化用下式計箅：
或
式中石δ--一年中第n天或離春分第d天的赤緯，春分和秋分日δ= 0,冬至日δ=-23. 50，夏至日 5=23. 50; d—由春分日算起的第d天； n—一年中的日期序號。
圖1-5為太陽赤緯變化曲線，表1-3為太陽赤緯與日期對照表，可從曲線圖或表格中 直接?xùn)苏页嗑曋怠?br />
(2) 時角ω 時角描述因地球自轉而引 起的日-地相對位置的變化，如無自轉，則 不存在時角。圖1-4中，地面上任意一點P 與地心連線OP在赤道平面上投影與當?shù)?2點鐘的日-地中心連線在赤道平面上投影OQ之間的夾角ω(即QB弧對應的圓心角）為時角。地球自轉一周為360°,對應的時間為24h,故每小時對應的時角為15°,從 正午算起，上午為負，下午為正，數值等于離正午的時間（小時）乘以15。日出、日落時的時角最大，正午時為零。

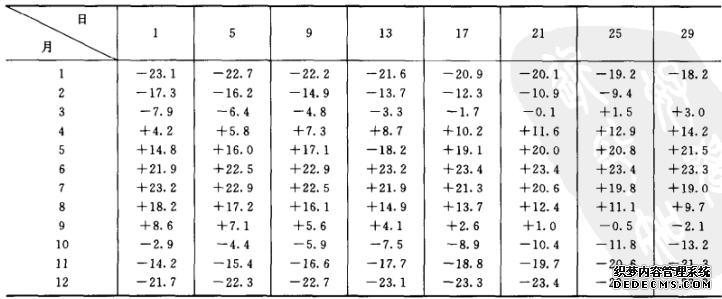

表1-3太陽赤緯δ (°)與曰期對照表
